TESTE DI MISURA PER METALLI CALDI
Con LASER a punto o a linea.
Teste di misura coibentate e raffreddate per applicazioni ad alta temperatura (fino a 1500°C, maggiori su richiesta).
Funzionamento da grande distanza, senza contatto e senza usura.
Controllo automatico della temperatura interna.
Equipaggiabili con ogni tipo di uscita, analogica, digitale o bus di campo.
APPLICAZIONI TIPICHE
Laminatoi per anelli
Laminatori per lamiere
Impianti fusori e riscaldatori
Linee di colata continua

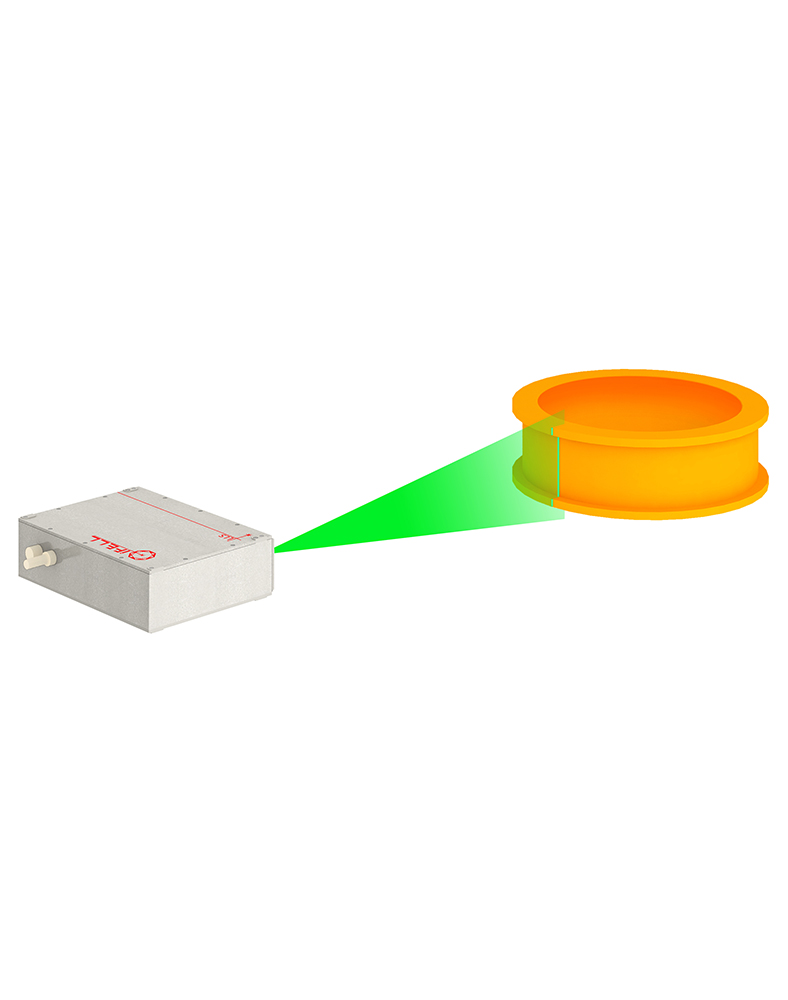

Teste di misura con LASER A PUNTO LDS
Per misurare la posizione di un materiale caldo lungo la direzione di propagazione del raggio laser. Largamente usate per la misura del diametro di anelli caldi direttamente durante il processo di laminazione e per la misura di livello di metalli fusi.
Sono disponibili modelli standard con differenti campi di misura per misurare con precisione distanze, spostamenti, posizioni, fino a 5 metri. Modelli aggiuntivi possono essere realizzati su richiesta.

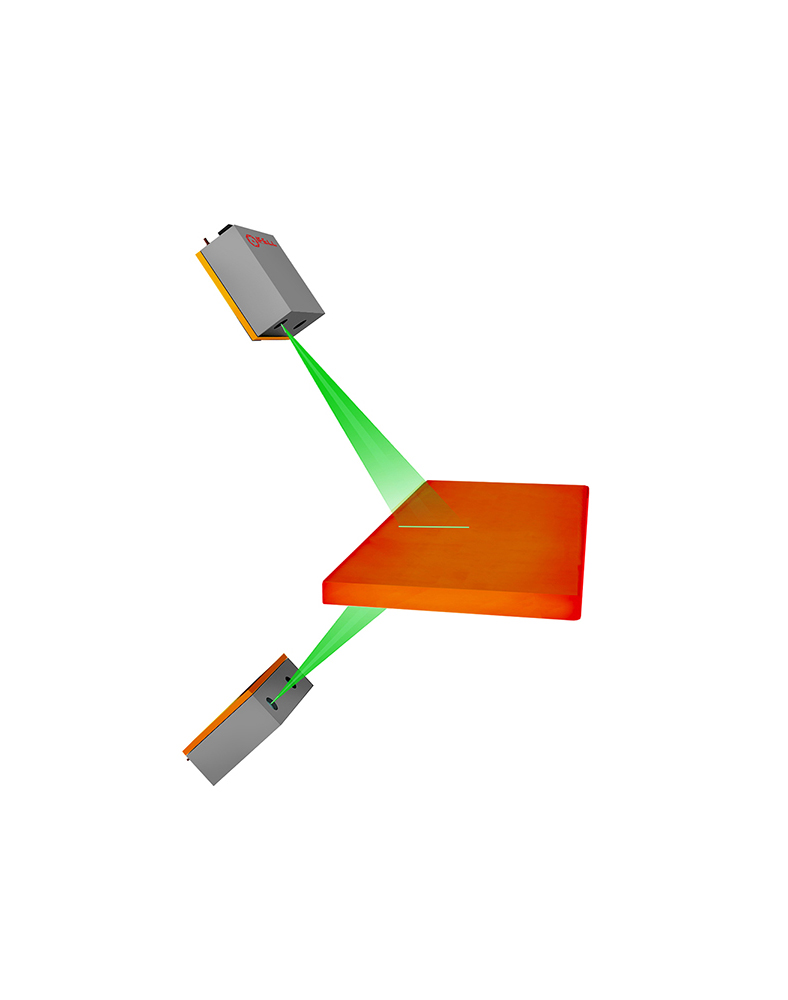

Teste di misura con LASER A LINEA LLS
Per misurare il profilo di un materiale caldo lungo la direzione della linea laser. Vengono tipicamente usate per la misura di spessore di lamiere all’uscita dei laminatoi a caldo e per la misura di profili di materiali caldi durante i processi di laminazione.
Queste teste vengono progettate e realizzate in funzione dell’applicazione per ottimizzare le prestazioni agendo sui parametri costruttivi, come ad esempio: distanza di lavoro, lunghezza linea, setup di misura, potenza laser, ecc…
COME FUNZIONANO
Le teste di misura basano il loro funzionamento sul principio della triangolazione laser con l’impiego di sensori di misura robusti, veloci, affidabili, ottimizzati per lavorare su materiali ad alta temperatura.
Nella serie LDS, un piccolo spot laser proiettato sulla superficie del materiale e osservato da un sistema ottico inclinato fornisce la misura della distanza del materiale dalla testa in formato analogico o digitale.
Nelle teste LLS viene proiettata una sottile linea laser nella sezione d’interesse, della quale si ricavano le coordinate X/Z mediante un opportuno sistema ottico disposto con una certa angolazione. Se il materiale avanza lungo la direzione Y, è possibile ottenere l’esplorazione continua 3D dell’intera superficie.
